튜브 정착기를 설계하고 계산하는 방법은 무엇입니까?

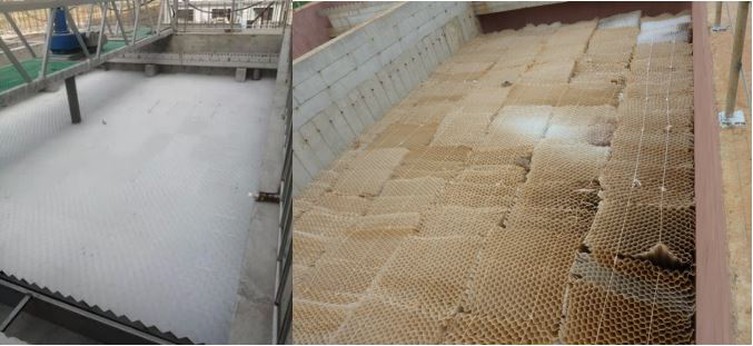

- 허니컴 튜브 정착기 침전조의 기술 설명
침전 원리에 따르면 특정 유속 q와 특정 입자 침전 속도 u 조건에서 침전 효율 e는 풀의 평면적 a에 비례합니다. 즉 E=UA/Q입니다. 풀은 n개의 높이 간격으로 분할되어 풀의 평면적을 늘리고 침전 시간을 단축하며 침전 효율을 향상시킵니다.
슬러지 배출의 필요성과 결합하여 경사판이 경사판 침전조에 추가되어 탱크의 수류 면적과 습윤 면적이 증가하고 수력 반경이 감소하며 동일한 수평 흐름에서 물의 레이놀즈 수와 난류가 감소합니다. 속도와 좋은 침전 효과가 있습니다.
경사관 침전조는 간격이 작은 평행한 경사관을 여러 개 설치한 침전조이다. 경사관 침전조의 침전 원리는 경사판 침전조의 침전 원리와 동일합니다. 수력학적 조건에서는 경사관의 수력반경이 경사판의 수력반경보다 작으므로 레이놀즈수가 낮고 침강효과가 더욱 현저하다. 경사관 침전조는 탱크 용량이 작고 바닥 공간이 절약됩니다. 국내외 많은 수처리장에 채택되어 운영 및 관리에 많은 경험이 축적되어 있습니다. 문제는 유지 관리가 복잡하고 경사관의 경사판을 정기적으로 청소하고 교체해야 한다는 점이다. 경사판 및 경사관 침전조는 침전시간이 짧기 때문에 운전 중 수량 및 수질이 변화할 경우 주의와 관리를 강화해야 합니다. 이러한 침전조를 사용할 경우에는 응집 및 응집의 완벽에도 주의해야 합니다. 슬러지 배출의 합리적인 배치.
(1) 경사판 침전조의 설계 포인트.
① 경사판형 침전조에는 상향류, 측면류, 하향류의 세 가지 주요 물 흐름 방향이 있습니다.
② 경사판침전조의 설계입자침강속도 μ 및 액위부하는 실험을 통해 결정하거나 유사한 조건의 상수도 운영경험을 참고하여 결정한다. 설계된 입자 침전 속도는 {{0}}.16~0.3mm/s일 수 있으며, 액체 레벨 하중은 6.0~12m/(mh)일 수 있으며 하한 값은 다음과 같습니다. 저온 및 저탁도 물에 채택됩니다.
튜브 세터 설계 사례 1
-설계 및 계산튜브 정착민침전조(라멜라 수처리)
설계 조건: 물 소비량은 15000m입니다.3/d.
유입수 농도는 280mg/L입니다.
슬러지 수분 함량 97.50%
유출 부유물질 농도 30mg/L
디자인 매개변수:
침전조 수 n=4
침전조 표면하중: q=2.4m³/(m2·h)
경사 파이프의 직경은 100mm입니다.
경사관의 길이는 1.0m입니다.
경사관의 수평각은 60°o
설계 계산:
1. 침전조 표면적
물 소비량 q=15000m3/d=625m3/h=0.174m3/s
침전조 수 n=4
표면하중 Q0= 2.4m³/(m³*h)
2. 침전조의 평면 크기
3. 탱크 내 체류 시간
경사관 상부 청수층 높이 H2=1.0m
경사관의 수직 높이 H2=1.0m
4. 필요한 슬러지량
슬러지 저장 시간 t=24h
유입 부유물질 농도 C1= 280mg/L=0.28x10-3 t/m3
유출 부유 고형물 농도 C2= 30mg/L=0.03x10-3 t/m3
슬러지 밀도 =1t/m3
슬러지의 수분 함량

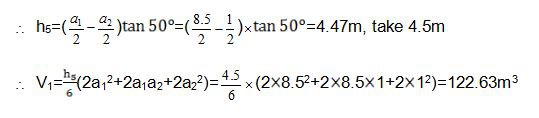

5. 슬러지 호퍼 용량
하단에는 사각형 호퍼가 설치되어 있습니다. 윗부분의 변길이는 8.5m, 아랫부분의 변길이는2{{0}}.0m, 경사도는 50입니다.
슬러지 호퍼의 부피는 V1=122.63m3.
∵ V1>V
∴슬러지 저장 요구 사항을 충족할 수 있습니다.
6. 침전조의 총 높이.
매우 높은 h1침전조=0.3m.
버퍼층 h4침전조 바닥 {{0}}.0m.
7. 유입탱크 및 물분배구 설계.
띠 모양의 평평한 바닥 홈을 채택하고, 물 분배 구멍을 등간격으로 배열 : 구멍 크기 200mmx
200mm
유입조: 유입조의 폭을 B{0}.0m, 탱크 내 유속을 v= 0.25m/s로 합니다. 총 2개의 수조가 있고, 침전조 2개마다 1개의 수조를 공유하므로 수조 안의 수심은
물웅덩이의 평균 유속 v=0.25m/s,
그런 다음 물 분배 구멍의 수
, 5를 취하세요.
구멍 간격 l =8.5/5=1.7m
8. 삼각 웨어 계산:
삼각보 높이는 0.10m이고, 삼각보의 수심은 웨어 높이의 3/5, 즉 h=0.06m이고, 웨어 각도는 90°이다.o, 그 다음에
그 다음에
9. 고체 하중을 확인하십시오.
견고한 하중 요구 사항을 충족하십시오.
③ 경사각 o : 경사판의 재질 및 입자에 따라 달라지며, 진흙 배출의 편의를 위해 보통 60°로 한다.
④ 판 거리 p: 즉, 두 경사판 사이의 거리와 측면 유동 경사판 p는 일반적으로 80~100mm입니다. 단층 경사판의 길이는 1.0m를 초과할 수 없습니다.
⑤ 플레이트의 속도 v: 위쪽으로 흐를 때 표면 하중에 따라 계산됩니다. 측면 흐름은 수평 침전조와 동등한 수평 속도를 나타낼 수 있으며 일반적으로
10~20mm/s; 아래쪽으로 흐를 때 아래쪽 표면 하중에 따라 계산할 수 있습니다.
⑥ 측면류 경사판 풀에는 물이 경사판을 통과하는 것을 방지하기 위해 초크월을 설치하고 경사판 상단이 수면보다 높아야 한다.
7. 물을 고르게 분배하고 모으기 위해 경사판형 침전조의 측류 입구와 출구에는 정류벽을 설치해야 한다. 입구 정류벽의 개방률은 플록 파손을 방지하기 위해 관통 구멍의 유속이 응집 탱크 출구의 유속보다 크지 않도록 해야 합니다.
⑧ 타공관이나 기계식 슬러지 배출장치가 일반적으로 사용되며, 다공관 슬러지 배출장치의 설계는 일반침전조와 동일하다.
(2) 경사관 공정 설계의 핵심 포인트
① 경사관의 단면은 일반적으로 벌집형 육각형으로 되어 있으며, 내경은 일반적으로 25~35mm이다.
② 경사관의 직경은 30~40mm이고, 경사관의 길이는 일반적으로 1000mm 정도이며, 수평 경사각도는 60도인 경우가 많다.
③ 경사관 상부의 청수면적 높이는 1.{1}}m 이상이어야 한다. 맑은 물 면적이 높을수록 물 배출구의 균일성과 햇빛 영향 감소에 도움이 됩니다.
및 조류 번식.
④ 경사관 하부 배수구의 높이는 1.5m 이상이어야 하며, 물을 고르게 분배하기 위해 침전조 입구에 유공벽이나 격자 등을 설치해야 한다.
⑤ 슬러지 발생면적의 높이는 퇴적물의 양, 퇴적물의 농도, 슬러지 배출 방식에 따라 결정되어야 하며, 슬러지 배출설비는 수평류 침전조와 동일하며, 천공 슬러지 배출 또는 기계식 슬러지 배출을 사용할 수 있습니다.
⑥ 경사관 침전조의 유출수 시스템은 탱크의 유출수를 균일하게 하여야 하며, 집수에는 유공관이나 유공집수조를 사용할 수 있다.
⑦ 경사관 침전대의 액위부하는 유사한 조건에서의 운전 경험에 따라 결정되어야 하며, 이는 5.0 ~ 9.0 M²/(m²·h)가 될 수 있습니다.
