폐수 처리 시스템에서 튜브 디퓨저의 배치는 산소 전달 효율, 에너지 소비 제어 및 처리 성능에 직접적인 영향을 미칩니다. 디퓨저 배열은 균일한 기포 분포를 보장하고 국부적인 혐기성 또는 과{1}}통기 조건을 방지하기 위해 탱크 구조, 처리 공정 및 수질 특성과 결합하여 설계되어야 합니다. 일반적인 튜브 디퓨저 레이아웃에는 원형, 분기형, 그리드, 소용돌이 및 교대 구성이 포함되며 각각은 서로 다른 작동 조건에 적합합니다.
원형 레이아웃
이 배열은 산화 배수로 공정과 같은 원형 또는 환형 반응기에 적합합니다. 튜브 디퓨저는 탱크 벽을 따라 동심원 또는 나선형으로 설치되어 균일한 기포 상승 경로를 통해 물 순환을 향상시킵니다. 주요 설계 매개변수에는 파이프 직경(일반적으로 DN50~DN150)과 링 간격(0.8~1.5m)이 포함되며 탱크 바닥 면적의 70%를 초과하려면 기포 적용 범위가 필요합니다. 코너링 시 압력 손실은 45도 각도의 엘보를 사용하여 최소화해야 합니다.

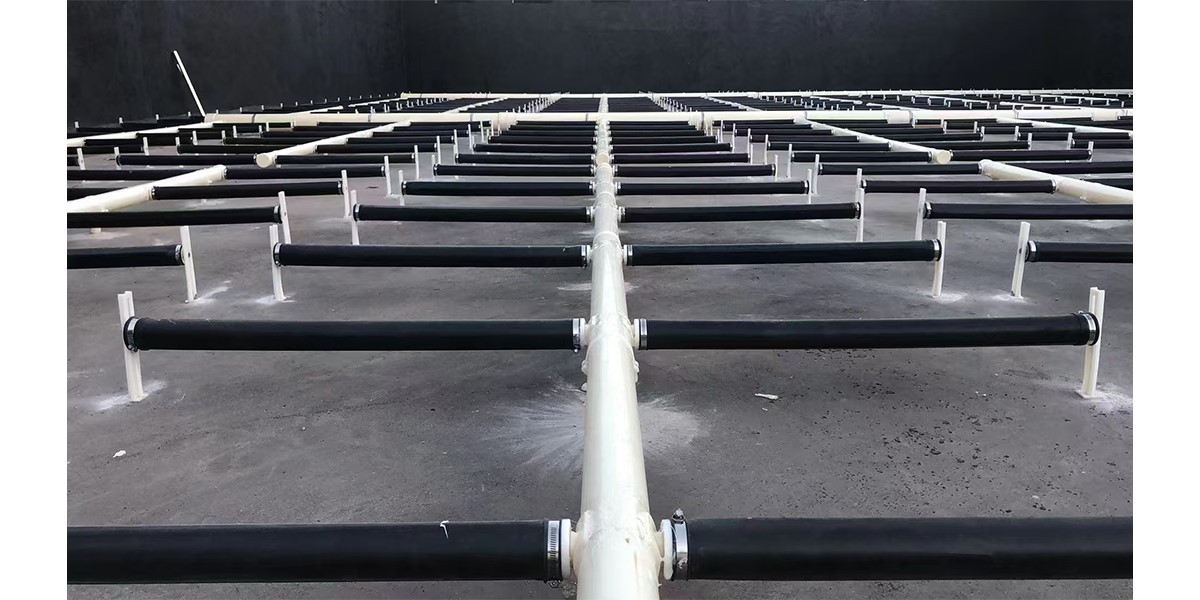

지점 레이아웃
직사각형 폭기조에 일반적으로 사용되는 이 설계는 탱크 길이를 따라 있는 주 파이프라인과 물고기 뼈 패턴으로 연장되는 측면 가지가 특징입니다. 분기 간격은 디퓨저 서비스 영역에 따라 결정됩니다(예: 미세 다공성 디퓨저의 경우 0.6~0.8m). 슬러지 축적을 방지하기 위해 주 배관 끝단에 배수 밸브를 설치해야 합니다. 유입수 변동을 수용하기 위해 구역 제어 밸브를 통해 공기 분배를 조정할 수 있습니다.
그리드 레이아웃
Typically applied in plug-flow aeration tanks, tube diffusers are arranged in a matrix to form a grid. Supports are required at pipeline nodes to prevent displacement by hydraulic forces. Grid spacing usually ranges from 0.5–1.2 m, adjusted based on MLSS levels (e.g., spacing ≤0.5 m for MLSS >3000mg/L). 탱크 바닥은 슬러지가 배출구로 쉽게 이동할 수 있도록 1%~2%의 경사를 가져야 합니다.
소용돌이 레이아웃
높은 높이-대-직경 비율을 갖는 깊은{0}}샤프트 폭기조용으로 설계된 디퓨저는 기포 상승을 통해 회전 흐름을 생성하기 위해 접선 방향으로 설치됩니다. 최적의 설치 각도는 30도~45도이며, 막힘 방지-스월 디퓨저를 권장합니다. 이 방법은 공기-대-물 비율을 최대 15:1로 달성하며 고강도 유기 폐수에 적합하지만 고압 송풍기가-필요합니다.
대체 레이아웃
교번 산화 도랑과 같은 간헐적 공정에 사용되는 이 시스템은 전기 밸브를 통해 폭기 구역을 전환합니다. 두 개의 독립적인 파이프 네트워크가 주기(예: 2시간 폭기/1시간 침전)로 작동하며 밸브는 IP68 밀봉 표준을 충족합니다. 에너지 절감 효과는 30%를 초과하지만 신뢰성을 위해서는 이중 제어 시스템이 필요합니다.
자재 선택 및 설치
튜브 디퓨저 재료는 부식에 저항하고 내구성을 보장해야 합니다. pH 6-9용 EPDM 고무 튜브; pH 2~12용 실리콘 고무 튜브. 파이프는 316L 스테인리스 스틸 클램프로 고정해야 합니다(간격 1.5m 이하, 굽은 부분에서는 0.8m로 감소). 설치 후-압력 테스트는 1.5× 작동 압력에서 30분 동안 5% 이하의 압력 강하를 보여야 합니다.
운영 및 유지보수
Regularly monitor aeration uniformity using dissolved oxygen (DO) probe arrays; investigate clogging if DO deviations exceed ±0.5 mg/L. Chemical cleaning frequency depends on water hardness: quarterly acid washing (5% citric acid for 2 hours) for calcium carbonate >200mg/L. 물리적 세척에서는 디퓨저 멤브레인을 백플러시하기 위해 고압 워터 제트(10 MPa 이상)를 사용할 수 있습니다.{2}}
